芯片是如何制造的？
網絡熱議的碳化硅芯片與傳統硅基芯片有什么區別？
浙江大學杭州國際科創中心（以下簡稱科創中心）先進半導體研究院研究的寬禁帶半導體技術，到底能為我們的生活帶來什么巨大改變？
為大家解開謎團，走進神秘的芯片世界?？苿?chuàng)中心先進半導體研究院特別推出了一支科普宣傳片，讓你四分鐘，做個芯片通！
碳化硅來了！
寬禁帶半導體材料開啟新時代
以碳化硅和氮化鎵為代表的寬禁帶半導體材料，突破原有半導體材料在大功率、高頻、高速、高溫環境下的性能限制，在5G通信、物聯網、新能源、國防尖端武器裝備等前沿領域，發揮重要作用。在摩爾定律遇到瓶頸、中國智造2025的大背景下，寬禁帶半導體材料，無疑是中國半導體產業一次好機會！
碳化硅芯片這樣制造
新材料，“芯”未來！碳化硅芯片，取代傳統硅基芯片，可以有效提高工作效率、降低能量損耗，減少碳排放，提高系統可靠性，縮減體積、節約空間。
以電動汽車為例，采用碳化硅芯片，將使電驅裝置的體積縮小為五分之一，電動汽車行駛損耗降低60%以上，相同電池容量下里程數顯著提高。
面向未來的碳化硅芯片要如何制造？這就不得不提到一個概念：元胞。一般來說，芯片是晶圓切割完成的半成品。每片晶圓集成了數百顆芯片（數量取決于芯片大?。?，每顆芯片由成千上萬個元胞組成。那元胞究竟要如何制造呢？
第一步

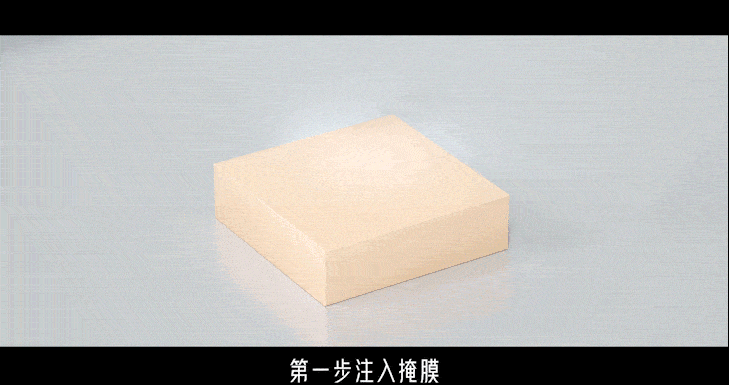

注入掩膜。首先清洗晶圓，淀積一層氧化硅薄膜，接著通過勻膠、曝光、顯影等工藝步驟形成光刻膠圖形，最后通過刻蝕工藝將圖形轉移到刻蝕掩膜上。
第二步

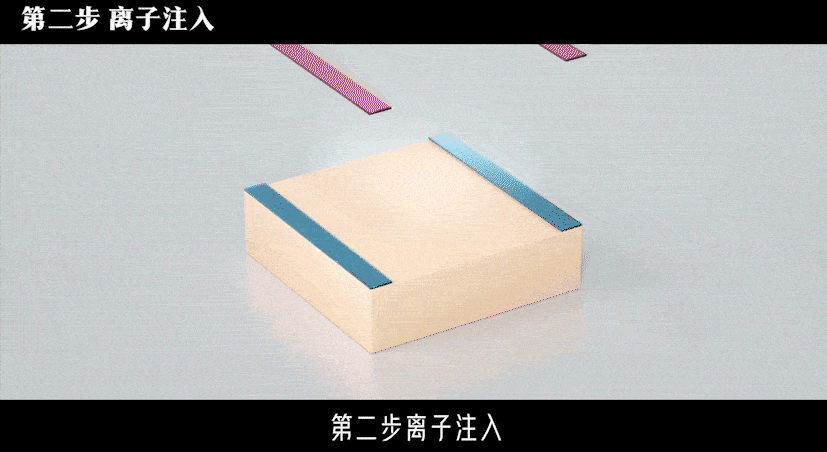

離子注入。將做好掩膜的晶圓放入離子注入機，注入高能離子。之后移除掩膜，進行退火以激活注入離子。
第三步

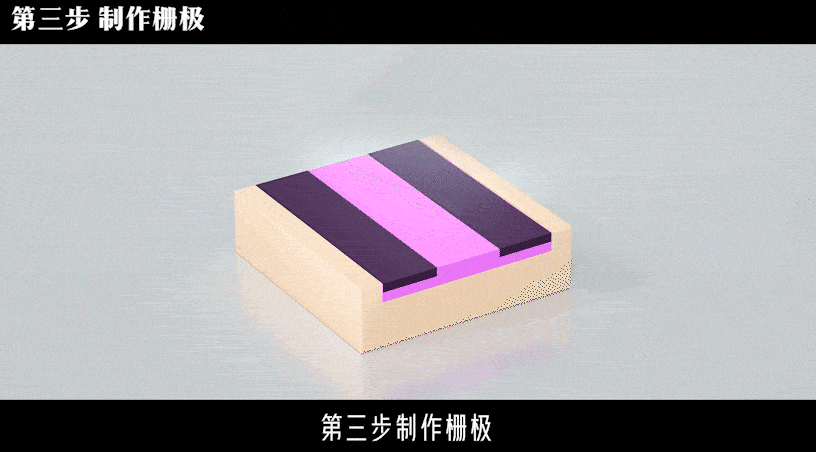

制作柵極。在晶圓上依次淀積柵氧層、柵電極層形成門級控制結構。
第四步

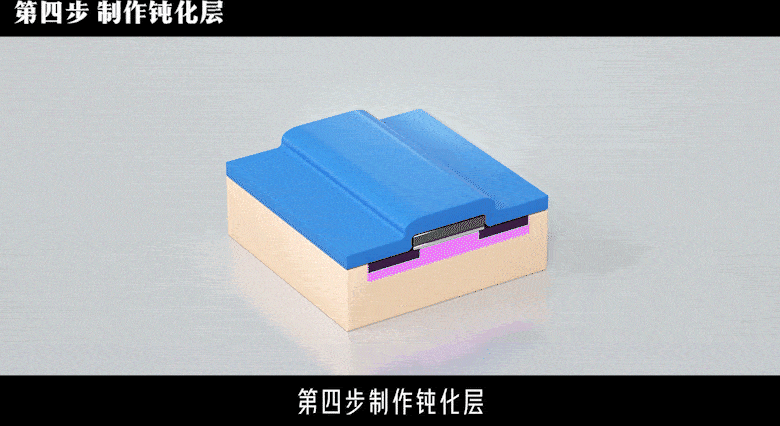

制作鈍化層。淀積一層絕緣特性良好的電介質層，防止電極間擊穿。
第五步

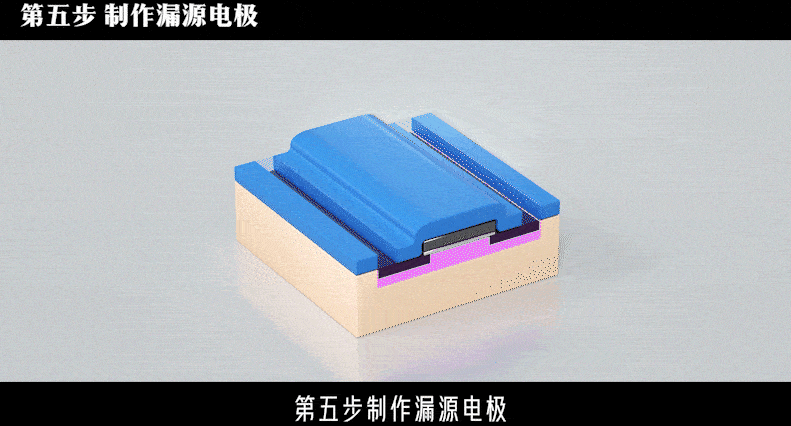

制作漏源電極。在鈍化層上開孔，并濺射金屬形成漏源電極。
當漏源電極和柵源電極之間加正壓時，溝道開啟，電子從源極流向漏極，產生從漏極流向源極的電流。至此，一個基本的功率器件即元胞就制作完成了。成千上萬的元胞組成芯片，再集成到晶圓襯底，就有了像彩虹一樣燦爛的晶圓！

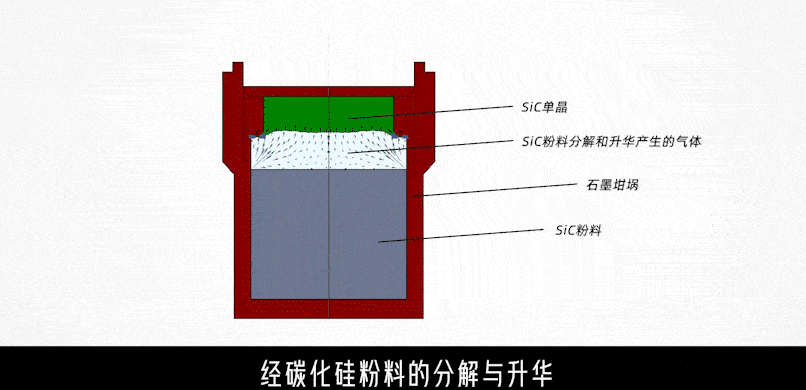

而晶圓的碳化硅襯底，則是由物理氣相傳輸法（PVT）制備，經碳化硅粉料的分解與升華、氣體的傳輸與沉積、切磨拋一系列工序而成。
以碳化硅和氮化鎵為代表的寬禁帶半導體材料給未來帶來無限可能！而這，就是科創中心先進半導體研究院聚焦的領域。
研究院立足產學研一體化，從寬禁帶半導體材料技術出發，研究下一代高性能寬禁帶半導體功率和射頻芯片技術，突破寬禁帶半導體材料生長、寬禁帶芯片工藝、先進封裝和應用的技術瓶頸，打破該領域大尺寸晶圓和高端芯片被外國壟斷的局面，力爭實現我國寬禁帶半導體材料與器件技術的自主可控、安全高效發展！
